Шестерёнки LEGO Technic

Основы зубчатых передач в LEGO Technic

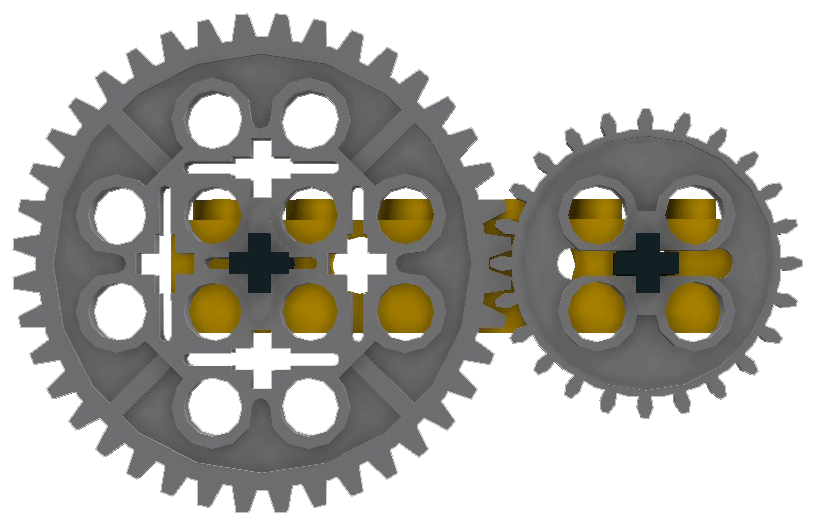

Что такое зубчатая передача?

Зубчатая передача - это механизм, передающий вращательное движение между валами с помощью зубчатых колёс (шестерёнок). В LEGO Technic используются различные типы шестерёнок для создания сложных механизмов с разными передаточными отношениями.

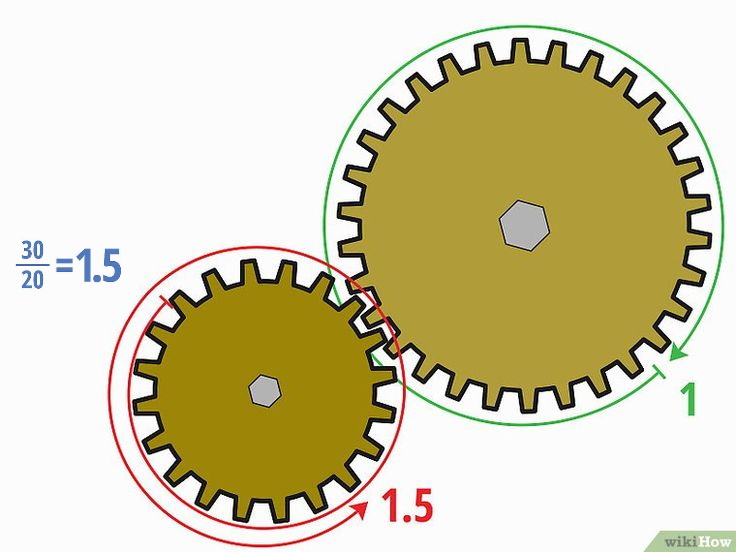

Передаточное отношение

Передаточное отношение показывает, во сколько раз изменяется скорость вращения и крутящий момент. Рассчитывается как отношение числа зубьев ведущей шестерёнки к числу зубьев ведомой (i = Z1 / Z2). Например, передача 16:24 даёт отношение 1:0.666 - это понижающая передача (увеличение момента, уменьшение скорости).

Типы шестерёнок LEGO Technic

⚙️

Обычные шестерёнки

Стандартные прямозубые шестерёнки с разным количеством зубьев. Используются для простых передач и изменения скорости вращения.

Диапазон зубьев: 8-40 зубьев

Тип: Прямозубая

Применение: Базовые передачи

🔄

Конические шестерёнки

Шестерёнки с конической формой, позволяющие изменять направление вращения на 90 градусов. Идеальны для сложных механизмов.

Диапазон зубьев: 12-20 зубьев

Тип: Коническая

Применение: Изменение направления

⚡

Червячные передачи

Червяк и червячное колесо создают высокое передаточное отношение и предотвращают обратное движение. Отлично подходят для подъёмных механизмов.

Передаточное отношение: 1:24

Тип: Червячная

Применение: Редукторы, подъёмники

🦷

Зубчатые рейки

Прямые рейки с зубьями, преобразующие вращательное движение в линейное. Используются в steering механизмах и линейных приводах.

Длина: 7-15 зубьев

Тип: Рейка

Применение: Линейные движения

🌀

Дифференциалы

Сложные механизмы, распределяющие крутящий момент между колёсами и позволяющие им вращаться с разной скоростью. Незаменимы в автомобильных моделях.

Тип: Дифференциал

Применение: Автомобили, повороты

🎯

Коронные шестерёнки

Шестерёнки с зубьями, расположенными под углом 90 градусов к плоскости вращения. Используются для изменения плоскости вращения.

Зубья: 24 зубца

Тип: Коронная

Применение: Изменение плоскости

Калькулятор зубчатых передач

Конструктор передачи

Выберите тип шестерёнки:

Количество зубьев:

Положение в передаче:

Текущая передача:

Визуализация и расчёт

Добавьте шестерёнки для визуализации

Результаты расчёта:

Добавьте хотя бы две шестерёнки для расчёта

Многоступенчатая передача

Создайте сложную многоступенчатую передачу, добавляя последовательные пары шестерёнок:

Ведущая

→

Ведомая

Отношение: 1:0.666

📓 Инженерный блокнот

Пока нет сохранённых расчётов. Создайте передачу и нажмите "Сохранить в блокнот"

Лучшие практики работы с шестерёнками

Правильное зацепление

Шестерёнки должны быть правильно расположены друг относительно друга. Расстояние между центрами должно равняться сумме радиусов шестерёнок. Используйте технические балки для точного позиционирования.

Избегайте перекоса

Убедитесь, что все шестерёнки находятся в одной плоскости и вращаются свободно без трения о другие детали. Используйте осевые ограничители для предотвращения смещения.

Смазка и обслуживание

Для плавной работы механизмов можно использовать специальные силиконовые смазки. Регулярно проверяйте износ зубьев и при необходимости заменяйте шестерёнки.
